Якщо ви хоч раз працювали з кламповими з’єднаннями — будь то на пивоварні, у молочному виробництві чи в хімічній лабораторії — то знаєте: головний герой надійності тут зовсім не хомут і не фланці. Справжню герметичність забезпечує ущільнення для клампа. Здавалось би, просте кільце з силікону, EPDM або фторопласту. Але саме від нього залежить, чи залишиться продукт там, де треба, чи просочиться назовні.
Я вперше зіткнувся з кламповими ущільненнями на початку 2000-х, коли ми монтували CIP-систему на одному молочному заводі. Там, де в документації значилось «замінити ущільнення», монтажники махнули рукою — мовляв, і старе підійде. Через тиждень отримали скаргу: на пастеризованому молоці з’явилась тонка плівка, запах трохи «пластмасовий». Розібрали — ущільнення деформоване, з мікротріщинами, у щілини потрапив бруд. Відтоді я кажу: економити на ущільненні — як сподіватися, що каструля без кришки не закипить на плиті.
Що таке ущільнення для клампа і навіщо воно потрібне
Клампове з’єднання — це роз’ємний вузол, де дві відповідні частини (фланці) стягуються хомутом, а між ними встановлюється ущільнювальне кільце. Воно не дозволяє рідині чи газу витікати назовні і запобігає попадання повітря та забруднень всередину трубопроводу.
У харчовій промисловості та пивоварінні до ущільнень висувають особливі вимоги:
- Матеріал має бути харчовим, не виділяти запахів і не змінювати смак продукту.
- Гладка поверхня без пор і мікротріщин, щоб на ній не затримувалися бактерії.
- Термостійкість, адже ми працюємо і при холодному розливі, і при стерилізації парою.
Матеріали ущільнень — не всі гуми однакові
У своїй практиці я найчастіше зустрічав чотири основні типи матеріалів:

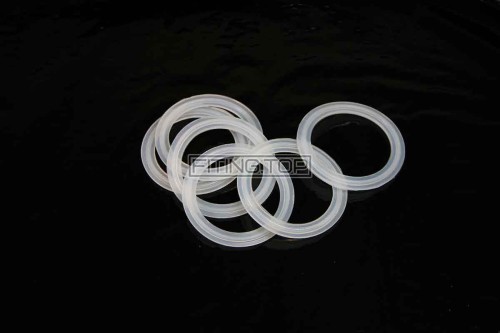

- Силікон (VMQ)
Білий або напівпрозорий, м’який, легко сідає на посадкове місце. Робочий температурний діапазон: приблизно від –50 °C до +200 °C. Чудово підходить для гарячого розливу та стерилізації паром. Недолік — не дуже стійкий до масел, жирів та сильних кислот. - EPDM (етилен-пропілен-дієновий каучук)
Чорний або рідше білий, більш щільний, з гарною хімічною стійкістю. Робочі температури: –40 °C…+150 °C. Прекрасно витримує лужні та кислотні миючі розчини CIP-систем, тому часто використовується на молочних та пивних лініях. Мінус — не дружить з масляними середовищами. - FKM (Viton®)
Темно-коричневий або чорний фторкаучук. Витримує до +200 °C, має відмінну стійкість до хімії та жиру. Мінус — дорожчий за інші матеріали. - PTFE (фторопласт, тефлон)
Білий, твердий, гладкий. Практично інертний до хімії, не вбирає запахи, працює від –200 °C до +250 °C. Але через жорсткість потребує дуже точної центровки фланців, інакше можлива протікання.
Як обрати ущільнення для клампа під задачу
Універсальної відповіді тут немає — важливо розуміти, в яких умовах воно працюватиме.
Наприклад, якщо мова йде про лінію холодного розливу пива, де температура не піднімається вище +30 °C, а CIP проходить м’якими лужними розчинами — можна сміливо брати EPDM.
Якщо ж це ділянка, де йде пастеризація або стерилізація парою, краще обрати силікон або Viton®.
А на хімічних лініях, де циркулюють кислоти та луги, практично завжди рятує PTFE.
Коли ми монтували установку розливу квасу, клієнт наполягав на силіконових ущільненнях — мовляв, харчовий матеріал, красивий білий колір. Через три місяці ущільнення почали жовтіти і дубіти. Причина — кислота з квасного сусла та агресивна мийка. Замінили на PTFE — і проблема зникла.
Монтаж і обслуговування — нюанси з практики
Часто бачу, як при збірці клампа люди просто вставляють ущільнення, затягують хомут і йдуть далі. А потім дивуються, звідки течія. Правильна установка — це не просто «вставити». Потрібно:
- Перевірити, щоб посадкові місця фланців були чистими та без заусенців.
- Переконатися, що ущільнення не перекручене і не має мікротріщин.
- Рівномірно затягнути хомут, без перекосу.
Коли варто задуматися про заміну
Ось ознаки, що ущільнення пора міняти:
- З’явилися тріщини, особливо по внутрішньому краю.
- Втрата еластичності — кільце стало «дерев’яним».
- Змінився колір або з’явився запах.
- Протікання при штатному тиску.
Стандарти та сумісність
Клампові ущільнення бувають під різні стандарти:
- ISO / DIN — популярні в Європі.
- BS (британський стандарт).
- ASME BPE — частіше у фармі.
Чому ущільнення для клампа важливіше, ніж здається
Якщо хомут — це руки, що тримають з’єднання, то ущільнення — це серце, яке не дає «крові» витекти.
У моїй практиці саме ця деталь найчастіше ставала причиною протікань, попадання повітря та навіть заражень продукту. І завжди, коли ми підходили до вибору та обслуговування ущільнень уважно, лінії працювали як годинник.
Моя порада проста: обирайте матеріал під ваші умови, міняйте ущільнення за планом, а при збірці приділяйте лишні 30 секунд на перевірку. Ці півхвилини потім економлять тижні безаварійної роботи.
